Для чего необходимы расчеты насоса системы отопления.

Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.


За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.

Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.



Какие бывают виды;

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .Такие агрегаты наделены комплектом достоинств, определяемых как:

Способствуют сохранению постоянной температуры теплоносителя.
Невысокий уровень потребления электроэнергии.
Высокая надежность при работе.
Простота применения.
Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

с сухим ротором;
с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.



Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Типы аппаратов


На рынке существует достаточно большой выбор циркуляционных помп. Как выбрать насос для отопления? Самые распространенные циркуляционные насосы – устройства с мокрым и сухим ротором.

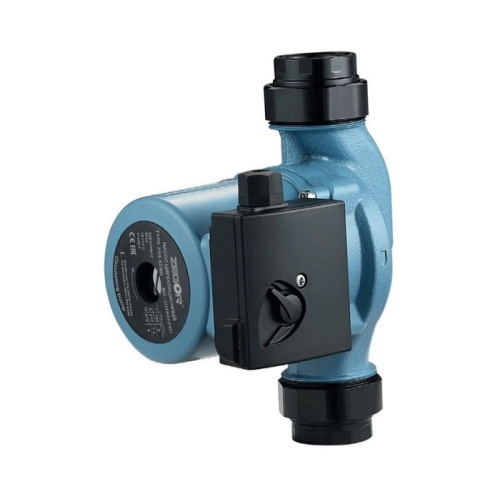

 Механизм с мокрым ротором.

В устройстве с мокрым ротором рабочее колесо и ротор находятся в теплоносителе. Это способствует охлаждению мотора помпы, и аппарат защищен таким образом от перегрева. Эти детали изготовлены из материалов, не поддающихся коррозии.

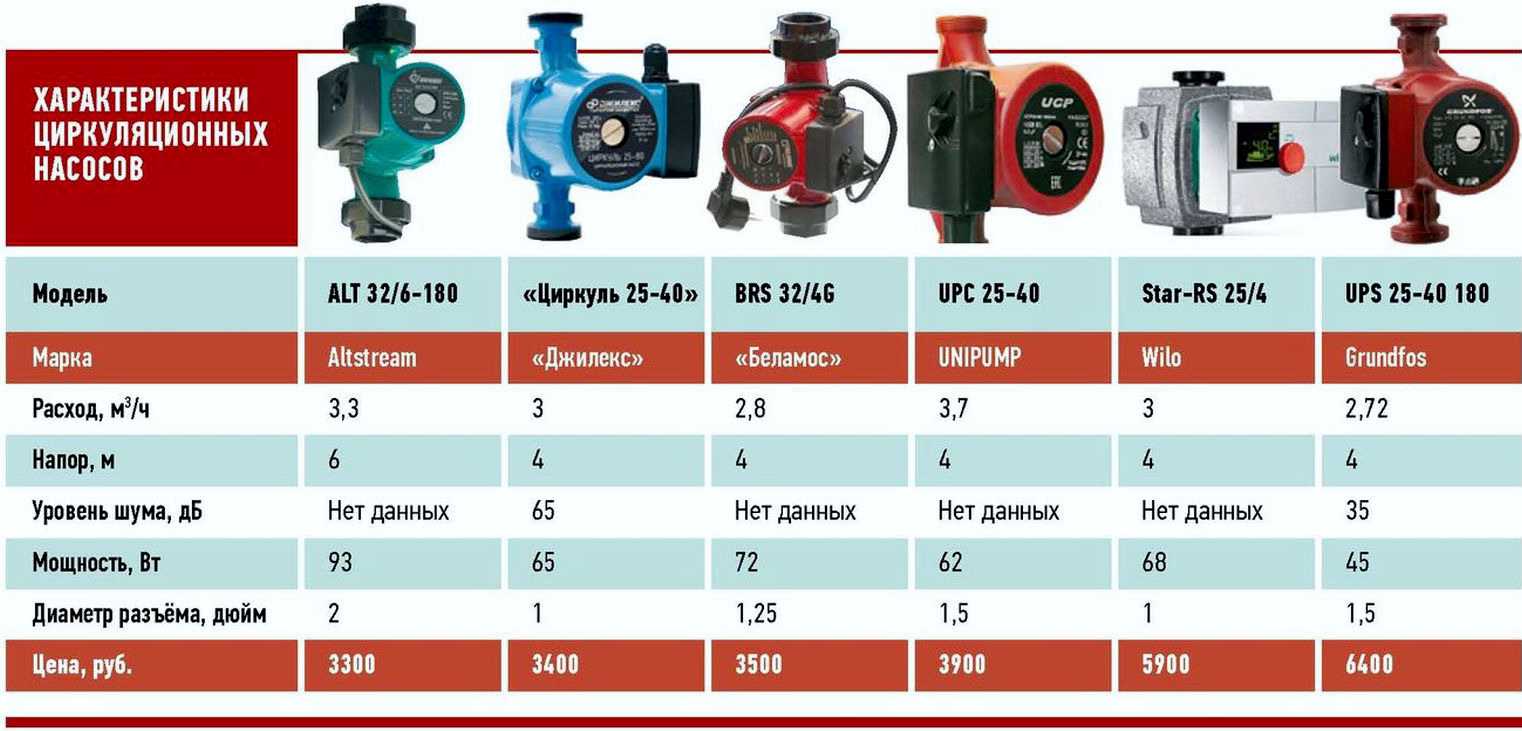

Характеристики некоторых моделей циркуляционных насосов

Недостаток устройств такого типа в том, что у них низкий КПД. Достоинства этого вида:

низкий уровень шума;
доступность;
не нуждается в регулярном техобслуживании.

Аппараты с мокрым ротором используются в отоплении в небольших домах. Небольшая мощность насоса позволяет выбрать циркуляционный насос для отопления  данного типа в случаях, когда объем жидкости в системе невелик.

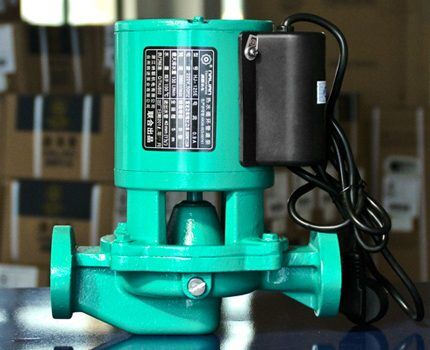

Аппарат с сухим ротором.

Крыльчатка в устройстве этого вида расположена в теплоносителе, а ротор защищен от жидкости герметичными прокладками.

Подбор насоса для системы отопления данного вида покажет преимущество в высокой мощности насоса. Благодаря этому его используют в помещениях с большой площадью. Аппарат имеет довольно высокий КПД.

Однако помпа с сухим ротором также имеет недостатки:

вибрация и уровень шума достаточно высоки;
в результате быстрого использования смазки нуждается в регулярном сервисном обслуживании.

На что ориентироваться при выборе насоса?


Подбор насоса для автономного отопления нужно делать исходя из гидравлических характеристик системы обогрева загородного дома. Поэтому перед посещением магазина предстоит подсчитать оптимальное количество тепла, которое потребуется для поддержания в комнатах комфортной для проживания температуры.

Грамотно выполнить гидравлический расчет поможет дополнительная информация, с которой предстоит ознакомиться. Или можно воспользоваться советами компетентного специалиста.

На оптимальное для конкретного объекта количество тепла влияет множество факторов:

материал, который использовался для возведения и утепления стен;
климатические условия;
особенности перекрытий и полов;
наличие термостатических вентилей;
характеристики стеклопакетов, установленных в коттедже.

При выборе насоса для автономного отопления особое внимание следует уделить сфере применения конкретной модели, количеству скоростей и уровню шума. Также не последнюю роль играет производитель и цена оборудования.


Выбирая устройство для организации принудительной циркуляции в системе отопления, нужно уделить особое внимание техническим характеристикам, чтобы избежать работы насоса вхолостую или на пределе своих возможностей.

Критерий 1 — область применения оборудования


В большинстве случаев специалисты советуют устанавливать насосы отопления, роторы которых целиком погружены в тепловой носитель. Ведь помимо небольшого уровня шума такого рода агрегаты более успешно справляются с высокой нагрузкой.

Как результат, система с «мокрым» оборудованием прослужит дольше, будет легче поддаваться ремонту и не потребует к себе чрезмерного внимания.

Отдавайте предпочтение моделям, для изготовления которых используется прочная сталь и подшипники, а вал выполнен из керамики. Их преимущество заключается в сроке службы, который составляет не менее двух десятков лет.


Следует отказаться от покупки чугунного циркуляционного насоса. Ведь такое устройство быстро придет в негодность и потребует замены

Если выбор пал на насос отопления «мокрого» вида, то нужно учитывать, что его не стоит устанавливать в систему обогрева коттеджа открытого типа. Ведь в этом случае нагретая вода, которая смазывает механизм, содержит в своем составе разнообразные примеси.

Критерий 2 — расчет оптимальной мощности.

Когда нужно сделать расчеты с минимальной погрешностью, рекомендуется использовать специальные таблицы. В них приводятся значения, оптимальные для тех или иных домов и квартир.
Производительность насоса, предназначенного для работы в системе отопления, можно вычислить самостоятельно. Для этого понадобится общая длина трубопровода, по которому оборудованию предстоит перекачивать теплоноситель.

На каждые 10 метров длины берем 0,6 метра напора устройства. Так, для небольшого дома с длиной отопительного контура в 70 метров понадобится насос напором в 4,2 метра.

Можно пойти другим путем и посчитать этот показатель по формуле:


Q = 0,86*R/TF-TR,

Где:

R — потребность помещения в тепле;
TF и TR показывают температуру теплоносителя при подаче в систему и на ее выходе соответственно. При этом используются значения в градусах Цельсия.


Энергосберегающий насос для систем отопления!
Узнать больше
В европейских странах в качестве параметра R преимущественно используются два значения: 100 Вт/м2 — для дома, где расположено одна или две квартиры, и 70 Вт/м2 — для многоквартирных построек.

Приведенный выше метод — это только один из множества способов вычисления оптимальной мощности циркуляционного насоса. Выполнить максимально точные расчеты сможет только квалифицированный специалист.

Критерий 3 — количество скоростей и шумность насоса.


Основная особенность современных моделей насосов — это возможность их настройки. Регулировать мощность можно путем переключения скорости работы агрегата.

На сегодняшний день больше всего распространены модели с тремя скоростями. Это позволяет при резком похолодании максимально быстро обогреть жилые помещения, а в случае потепления уменьшить производительность прибора, сэкономив при этом электроэнергию.

Если нужно купить оборудование, издающее минимально возможный шум, то лучшим выбором будет насос «мокрого» типа.

В случае установки агрегата с «сухим» ротором при его работе будет слышен посторонний звук, появляющийся в результате вращения вентилятора, охлаждающего электрический двигатель. Поэтому такое устройство лучше устанавливать в отдельной комнате, а для жилой выбрать что-то менее громкое.

Низкий уровень шумности «мокрых» насосов — главная причина их популярности.

Далеко не всегда посторонний шум, появляющийся при запуске, свидетельствует о неисправности. Довольно часто это происходит из-за воздуха, который остался в системе отопления. Для решения этой проблемы рекомендуется перед запуском спустить воздух при помощи специальных клапанов.

Три варианта расчета тепловой мощности.


С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.

Вариант 1.

В европейских странах принято учитывать такие показатели:

100 Вт/м.кв. – для частных домов небольшой площади;
70 Вт/м.кв. – для многоэтажек;
30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.

Вариант 2.

Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:

173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
97-101 Вт/м.кв. – для домов от 3-4 этажей.

 Вариант 3.

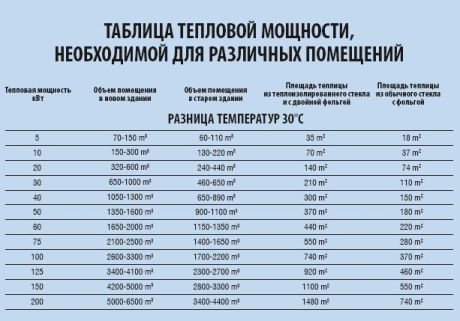

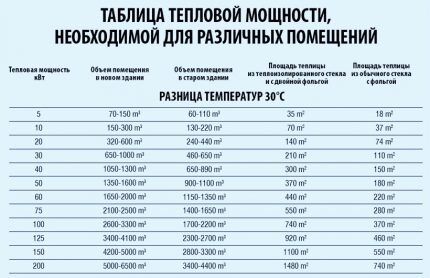

Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.

Расчёты производительности.

Проще всего узнать производительность по следующей формуле:

Чтобы насос работал эффективно, нужно верно подобрать его характеристики. Если вы не уверены в данных, лучше обратитесь к специалисту перед покупкой.

G – объём необходимого теплоносителя, л/ч
Q – общая нагрузка на отопление, Вт. Для облегчения расчётов лучше брать соотношение 1000 Вт на 10 м².
Δt – разность между температурой воды на выходе из котла и при возвращении к нему. При расчетах обычно принимается равной 20° C.
К примеру, нужно подобрать насос для загородного дома в 100 м². Для его обогрева потребуется 10000 Вт. В таком случае расчёт будет выглядеть так: G=0,86х10000/20=430 л/ч =0,43 м³/ч.

Итого, понадобится насос с производительностью 430 л или же 0,43 м³/ч.

Расчет рабочей мощности по системе отопления.

Гораздо более эффективно рассчитывать мощность циркуляционного насоса, исходя из особенностей и мощностей котла. В этом случае следует руководствоваться следующей формулой:

N – расчетная мощность насоса;
Nк — мощность котельного оборудования;
T1-T2 – разница температур в обратном и подающем контурах. Как правило, этот показатель составляет до 15 0 С.
На расчет мощности оказывает также влияние и гидравлическое сопротивление в трубопроводе, в соответствии с которым применяется соответствующие коэффициент (понижающий или увеличивающий исходное значение). Основное сопротивление теплоносителя происходит на непрямых участках трубы или с соединительными элементами.

Так, например, даже на прямом участке трубы гидравлическое сопротивление составляет до 1,5 см/м. Исходя из этого показателя, можно самостоятельно рассчитать сопротивление на протяжении всего трубопровода по следующим показателям:

фитинг — 30%
запорная арматура, различные краны — 70%
трехходовой смеситель — 20%
повороты, отводы – 10%
На увеличение сопротивления этажность здания не влияет. Движение теплоносителя по трубам осуществляется по принципу сообщающихся сосудов, где в системе присутствуют 2 столба с равным уровнем жидкости.

Рассчитать суммарное сопротивление можно только в том случае, если вся система отопления монтировалась в присутствии заказчика или есть в наличии схема разводки труб. Если такая схема отсутствует либо часть трубопровода скрыта, лучше использовать универсальный тип насоса, исходя из общей площади помещения.

После того, как получены соответствующие выкладки, можно выбирать насос из каталога, представленного всеми производителями оборудования. При этом обратите внимание на то, что все технические параметры циркуляционных насосов всегда указаны из расчета нагрузки отопительной системы на максимуме. Выбирать следует тот агрегат, чья мощность на порядок ниже. В этом случае получится сэкономить не только на приобретении, но и дальнейшем обслуживании и оплате электроэнергии.

Как выбрать циркуляционный насос по полученным данным.

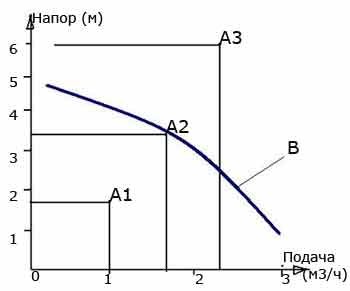

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Правильно выбранное устройство и верно осуществленный расчет мощности циркуляционного насоса отопления станут гарантией того, что работа системы отопления и системы водоснабжения будет наиболее эффективной.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.
